永磁直流無刷 馬達應用與基本選型
本文適合初次接觸 永磁直流無刷 馬達的讀者，將介紹其主要優勢、適合的應用情境，以及基本的馬達結構選擇。
在選擇馬達時，大家常問的第一個問題之一是：「永磁直流無刷 馬達是否比傳統馬達更好？」簡單來說，沒有任何一種馬達適合所有產品。永磁直流無刷 馬達的價值，取決於它是否能與機器實際的運轉條件良好匹配。
永磁直流無刷 馬達具有高效率、無碳刷磨耗，以及彈性的轉速或扭矩控制能力。不過，最終性能仍取決於馬達、驅動器、負載、散熱與使用環境之間是否能良好整合。
一個重要觀念是：永磁直流無刷 馬達並不會因為是無刷設計就自動變得更好。 有些應用只是更能發揮 永磁直流無刷 的優勢，因此能創造更高價值。
1. 永磁直流無刷 馬達的主要優勢有哪些？
永磁直流無刷 是Permanent Brushless DC Motor（無刷直流馬達）的縮寫。與有刷直流馬達最大的差異，在於電流換相是由驅動器以電子方式完成，而不是透過碳刷與換向器。
- 更高的效率，對長時間運轉的設備尤其具有價值。
- 沒有碳刷磨耗，可減少例行維護需求。
- 電子控制讓轉速、扭矩與位置控制更容易實現。
- 可依特定尺寸、轉速與扭矩需求進行客製化設計。
- 搭配適當的系統設計，可協助縮小體積並簡化整機結構。
重要觀念：永磁直流無刷 的優勢並不是只來自馬達本體。驅動器、感測器、負載與散熱設計，都會影響最終結果。
2. 連續運轉：小幅效率提升，長期也能累積明顯效益
如果機器每天只運轉幾分鐘，小幅的效率差異可能不明顯。但當設備每天運轉 8、16，甚至 24 小時時，耗能與發熱量的差異就會變得更重要。
常見應用包括通風與 HVAC 設備、工業輸送機、冷卻風扇、空氣過濾系統，以及其他長時間連續運轉的機械設備。
簡單原則：設備運轉時間越長，節能與降低發熱的重要性通常越高。
3. 電池供電設備：更高效率可帶來更長續航時間
在電池供電的產品中，馬達效率會直接影響續航時間。 如果兩顆馬達執行相同工作，其中一顆耗能較低，在其他系統條件與運轉條件相近的前提下，同樣的電池容量就可能提供更長的運轉時間。
- 無人機與移動式設備
- 自動導引車（AGV）與自主移動機器人（AMR）
- 無線電動工具
- 輕型電動載具
- 其他電池供電的工業設備
對電池產品而言，更值得問的不只是「馬達是多少瓦？」而是「整套馬達與驅動器系統，完成這項工作究竟需要多少能量？」
4. 低噪音、降低碳刷相關維護，以及潛在的壽命優勢
由於 永磁直流無刷 馬達不使用滑動式碳刷與換向器，因此可降低與碳刷相關的摩擦、磨耗、碳粉，以及部分運轉噪音。 這使它特別適合空氣清淨機、風扇、家電、食品機械與部分精密設備。
不過，「無刷」並不代表整台機器一定安靜。噪音也可能來自軸承、風扇葉片、驅動器切換、扭矩脈動，以及機械共振。
沒有碳刷磨耗，可以減少一項維護來源；但整體使用壽命仍取決於軸承、絕緣、熱條件、負載、轉速、使用環境，以及整體設計品質。
選型提示：如果噪音是重要指標，應同時定義可接受的 dB 值、馬達轉速、量測距離與測試條件。
5. 低速高扭矩運轉：簡化傳動系統的機會
許多傳統機械採用高速馬達，再透過皮帶、皮帶輪或減速機降低轉速並提高扭矩。
AC 馬達 → 皮帶／皮帶輪 → 減速機 → 機器
如果 永磁直流無刷 馬達是依照機器實際需要的低速與扭矩條件重新設計，某些應用便有機會簡化傳動系統，甚至採用直接驅動（Direct Drive）。
永磁直流無刷 馬達 + 驅動器 → 機器
在適合的應用中，這可能減少零組件數量、維護需求與安裝空間。但直接驅動並不是單純把減速機拿掉而已，工程師仍必須確認連續扭矩、峰值扭矩、啟動負載、轉速範圍與熱性能。
6. 精密控制：選擇合適的回授方式
有些機器只需要馬達持續旋轉。 但另一些應用需要恆速、穩定的低速運轉，甚至每次都能重複停在相同位置。 在這些情況下，永磁直流無刷 馬達搭配驅動器與回授裝置，可提供更大的控制彈性。
- 霍爾感測 (Hall Sensor)：適合基本換相與一般轉速控制。
- 編碼器 (Encoder)：當應用需要較高解析度的轉速或位置回授時較適合。
- 無感測控制(Sensorless Control)：可減少感測器與配線，但低速與啟動條件需要特別驗證。
本文著重於基本觀念。霍爾感測、編碼器、無感測控制與 向量控制(FOC)，將在第二篇文章中進一步說明。
7. 內轉子與外轉子：轉子位於哪裡？
內轉子（Inner Rotor）
在內轉子馬達中，轉子位於定子內部旋轉。由於旋轉質量通常較接近馬達軸心，因此轉子慣量可以較低，適合高速運轉、快速加減速，或需要頻繁正反轉的應用。

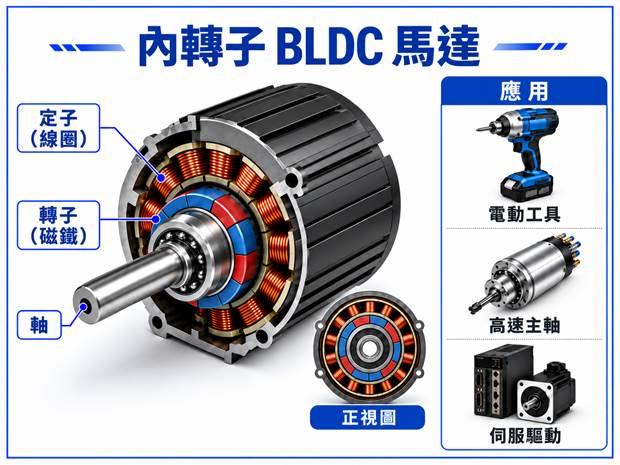

圖 1. 內轉子 永磁直流無刷：常見於電動工具、高速主軸，以及需要快速動態響應的應用。
外轉子（Outer Rotor）
在外轉子馬達中，轉子包覆於定子外側。較大的有效半徑在某些設計中有利於輸出較高扭矩，因此常見於風扇、輪轂驅動，以及低速高扭矩應用。

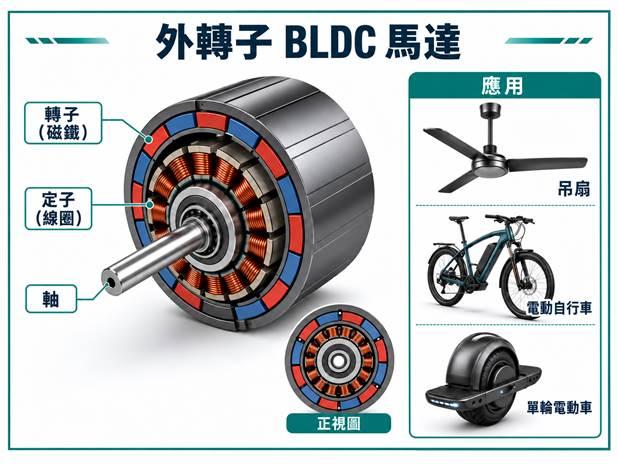

圖 2. 外轉子 永磁直流無刷：常見於風扇、輪轂驅動，以及低速高扭矩應用。
簡單記法是：內轉子設計通常較適合高速運轉與快速動態響應；外轉子設計則在較低轉速、較高扭矩的應用中可能更具優勢。 這只是選型的起點，而不是絕對規則。
8. 徑向磁通與軸向磁通：從磁通方向理解差異
徑向磁通（Radial Flux）
徑向磁通馬達是一種成熟且廣泛使用的馬達架構。 其磁通主要沿徑向方向分布。 相關製造技術已相當成熟，設計也可延伸至多種功率等級與外形尺寸。

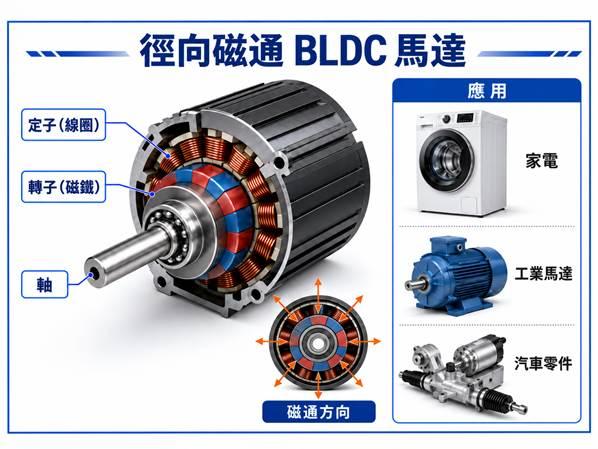

圖 3. 徑向磁通 永磁直流無刷：廣泛應用於家電、工業馬達與汽車零組件。
軸向磁通（Axial Flux）
在軸向磁通馬達中，磁通主要沿馬達軸向作用。 此架構可縮短軸向尺寸，且在部分設計中可提供更高的扭矩密度，因此當產品需要扁平化空間配置或特殊機構布局時，值得納入評估。
軸向磁通並不代表一定更先進或更好，它同時也可能帶來製造、散熱、結構設計與量產上的新挑戰。

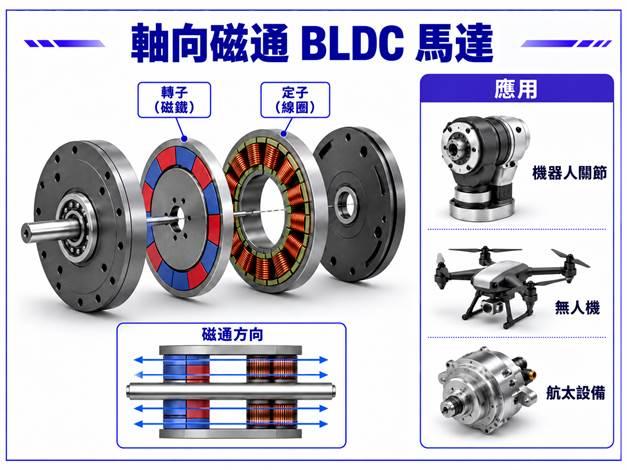

圖 4. 軸向磁通 永磁直流無刷：當軸向空間受限，或需要較高扭矩密度時，可作為評估選項。
永磁直流無刷 初學者快速選型指南
| 我的需求 |
可能的選型起點 |
還需要確認的項目 |
| 長時間運轉、重視節能 |
高效率 永磁直流無刷 + 合適的驅動器 |
系統效率、發熱量與工作週期 |
| 電池供電 | 高效率、精巧型 永磁直流無刷 | 續航時間、扭矩、轉速與散熱 |
| 低噪音、低維護 | 永磁直流無刷 + 合適的低噪音驅動器 | 軸承、風扇／葉片噪音、切換噪音與機械共振 |
| 高速、快速響應 | 內轉子 | 轉子慣量、負載慣量與機械強度 |
| 低速、高扭矩 | 外轉子或其他高扭矩架構 | 連續扭矩、峰值扭矩與散熱 |
| 精密轉速或位置控制 | 閉迴路 永磁直流無刷 + Encoder | 回授解析度、精度與響應時間 |
| 一般量產應用 | 可優先考慮徑向磁通 永磁直流無刷 | 製造成熟度、成本與量產擴充性 |
| 軸向空間受限 | 可評估軸向磁通 | 製造、散熱與結構整合 |
結論：不要尋找「最好的 永磁直流無刷馬達」，而要找到最適合應用的方案
選擇 永磁直流無刷 馬達時，最重要的問題不只是瓦數。應先從機器的實際運轉條件出發：需要多少扭矩？轉速範圍多大？是否連續運轉？啟動、停止或反轉的頻率多高？控制精度需要到什麼程度？可用的安裝空間與散熱條件又如何？
合適的 永磁直流無刷 解決方案，應從機器的實際運轉條件開始。將扭矩、轉速、工作週期、控制需求、安裝空間與散熱條件一併考量，工程師才能判斷 永磁直流無刷 是否真正適合該應用。
研深電機工程團隊｜客製化 永磁直流無刷 馬達解決方案
